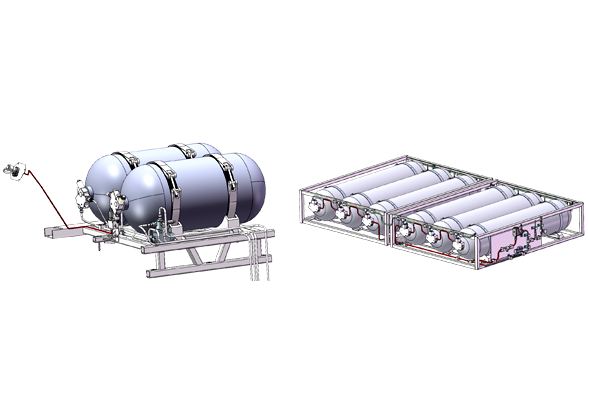

车载供氢系统

On-board Hydrogen Supply System

应用物流车 | 大巴 | 乘用车

特点仿真设计 | 精练管路 | 清静可靠

储氢量按需定制

事情压力35MPa | 70MPa

出口压力0~2MPa可设

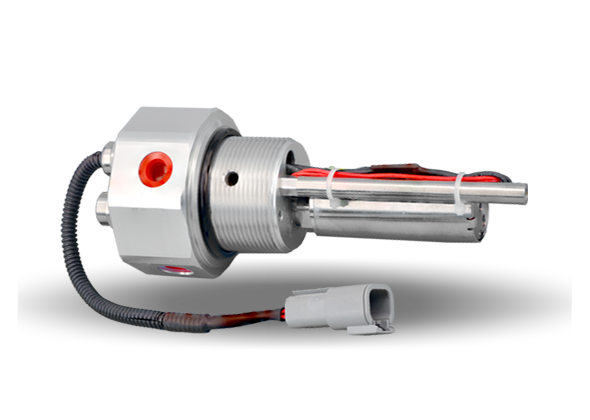

35MPa氢气瓶阀

35MPa Tank Valve

应用高压氢气瓶

特点集成电磁执行器 | 熔栓阀 | 温度传感器 | 阻止阀等

事情电压12VDC/24VDC

事情压力350bar

事情电流0.5A

消耗功率5.5W

事情温度-40~+85℃

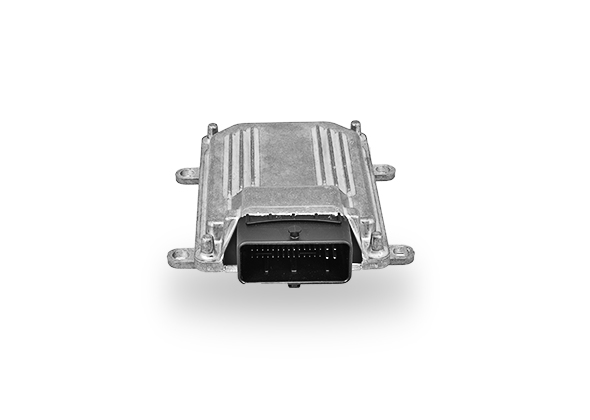

氢控制器

HMS

应用车载供氢系统控制

情形温度-40~85℃

通讯标准CAN2.0

红外通讯？？

Infrared Emitter

应用70MPa供氢系统及加氢机

特点状态判断与指示/故障诊断/智能叫醒

事情电压9~16V

事情电流<200mA

事情温度-40~80℃

通讯协议SAE-J2799/SAE-J2601

网络类型CAN 2.0 500Kbps

防护品级IP67

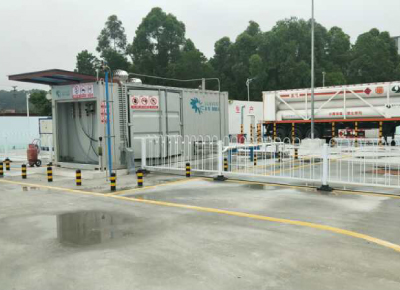

集约式加氢装备

Skid-mounted Hydrogen Station

应用整车厂/暂时加氢/空间有限场合

特点一体式或分体式设计/占地小

进气压力50~200bar

压力450bar/900bar

排量40kg/hr@12.5MPa（可按需设计）

事情温度-20~+40℃

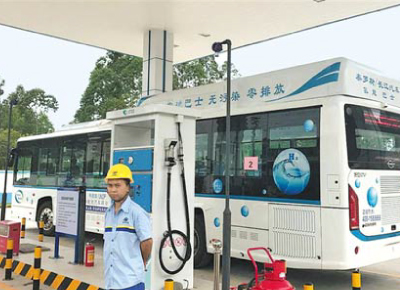

加氢机

Hydrogen Dispenser

应用牢靠加氢站

特点单线进气/温度压力赔偿/全自动控制/流量自调理/触摸操作/三重超压保唬
；

加注压力35MPa/70MPa

计量精度±1.5%

流量规模0.18-3.5kgH2/min

防爆品级IIB+H2 T4

兼容SAE J2601

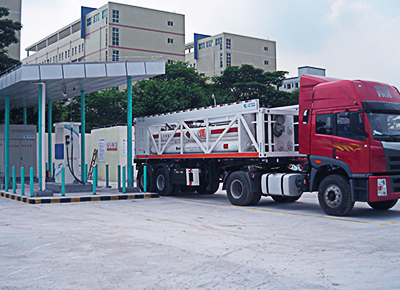

卸车柱

H2 UNLOADING COLUMN

应用加氢站将管制车氢气毗连至站内装备

特点集卸车、吹扫、超压保唬
；ぁ⒓屏浚ㄑ∨洌┯谝惶澹，，清静防护设计

设计压力22MPa

压力20MPa

设计温度-20~60℃

重量150kg

尺寸0.6m(L)*0.5m(W)*2.0m((H)

站控系统

SCADA SYSTEM

应用加氢站内装备信号收罗与监控

特点？？榛/易扩展/强盛数据处理及剖析/通讯

事情情形0℃- 40℃

湿度规模10% - 90%

供电条件220VAC±15%, 50Hz
